12X4 3G-SDI MATRIX WITH 2U DESIGN รุ่น CMSDI-124

CMSDI-124

ใหม่

กล่องสลับ-กระจายสัญญาณ SDI เข้า 12 ออก 4 จอ แบบ อิสระ รองรับความละเอียดสูง 1080PsF@23.98/24/25/29.97/30 ต่อสัญญาณได้ไกลสูดถึง 1 กม.(3G),300ม.(SD),200ม.(HD) มาพร้อมกับ รีโมทคอลโทรลทำให้สะดวกในการควบคุม

- ราคาพิเศษโทร.080-588-9408

รายละเอียดเพิ่มเติม

0.00 ฿

Add to wishlist

รายละเอียดเพิ่มเติม

 Manual

The 3G-SDI Matrix series allows SD-SDI, HD-SDI and 3G-SDI signals to be shown on SDI displays while ensuring high bit-rates of 2.970 Gbps to give you fast signal transmission without signal loss. For professionals, this means that it is now easier to switch multiple 3G-SDI signals and split display of them on up to four SDI-equipped displays simultaneously. Additionally, these units can be controlled with the supplied IR remote, the front panel keys or RS-232 control functions.

  • Video broadcasting switching display
  • Professional video program display
  • Film studios program monitoring
  • Video program switching display

คุณสมบัติ

  • 3G-SDI input sources can be selected and split or switched to four 3G-SDI displays simultaneously
  • Operation at 2.970 Gbps, 2.970/1.001 Gbps, 1.485 Gbps, 1.485/1.001 Gbps and 270 Mbps
  • Supports SMPTE 425M (Level A and Level B), SMPTE 424M, SMPTE 292M, SMPTE 259M-C
  • Connect using other units to extend your signal over long distances
  • Signal is equalized and re-clocked
  • Supports signal input and output distances of up to 300m for SD signals, 200m for HD signals and 100m for 3G signals

NOTE: Tested with Belden 1694A cable. Results may vary with cables that have a different specification.

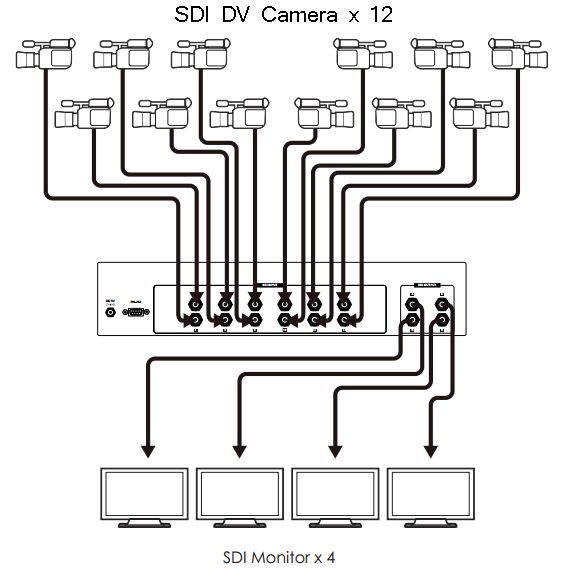

ผังการต่อ

ข้อมูลจำเพาะ

SMPTE Standard 425M Level A & B, 424M, 292M, 259M-C
SDI Transmission Rates 2.970 Gbps and 2.970/1.001 Gbps
Input Ports 12 ×BNC (SDI/HD-SDI/3G-SDI)
Output Ports 4×BNC (SDI/HD-SDI/3G-SDI)
SDI Support Resolution
  • 480i, 576i, 720p@50/59.94,60
  • 1080i@50/59.94/60
  • 1080p@23.98/24/25/29.97/30/50/59.94/60
  • 1080PsF@23.98/24/25/29.97/30
ESD Protection

Human Body Model:

  • ± 8 kV (air-gap discharge)
  • ± 4 kV (contact discharge)
SDI Cable Distance
  • 3G-SDI up to 100m (BELDEN 1694A)
  • HD-SDI up to 200m (BELDEN 1694A)
  • SD-SDI up to 300m (BELDEN 1694A)
Power Supply  5V DC/2.6A (US/EU standards, CE/FCC/UL certified)
Dimension  436mm (W) x 132mm (D) x 93mm (H)
Weight  2420g
Chassis Material  Metal
Silkscreen Color  Black
Operating Temperature  0 ˚C~40 ˚C/32 ˚F~104 ˚F
Storage Temperature  −20 ˚C~60 ˚C/−4 ˚F~104 ˚F
Relative Humidity  20~90 % RH (non-condensing)
Power Consumption  7.5W

อุปกรณ์ในกล่อง

  • 12 by 4  3G-SDI Matrix
  • Remote Control (CR-101)
  • 5V/2.6A DC power adaptor
  • Operation Manual
