กล่องแปลงสัญญาณ HDMI เป็น AV Composite Video / Audio ซึ่งถูกออกแบบมาสำหรับแปลงสัญญาณดิจิตอลจาก HDMI ต้นทาง ออกเป็นสัญญาณอนาล็อก ทั้งภาพและเสียง L/R Stereo โดยสามารถเลือกให้ video output เป็นได้ทั้งระบบ PAL(576i) และ NTSC(480i)  และด้วยคุณสมบัติ motion adaptive 3D De-interlacing ที่ช่วยให้ภาพคมชัด ดูมีมิติ, 3D noise reduction ที่ช่วยลดสัญญาณรบกวน และ frame rate conversion ที่ช่วยให้ภาพลื่นไหล ไม่มีสะดุด รวมไปถึง adaptive contrast enhancement และ อื่น ๆ นอกจากนั้น ยังมี OSD แสดงฟังก์ชั่นการตั้งค่าบนหน้าจอให้ผู้ใช้ดูสถานะได้ง่าย ๆ อีกด้วย

• Digital audio signal convert into analog audio signal
• HDMI source to NTSC or PAL signal

คุณสมบัติ

• รองรับสัญญาณ HDMI input และ เข้ากันได้กับมาตรฐาน DVI1.0 compliant
• แปลงสัญญาณดิจิตอลวิดีโอจาก HDMI ต้นทาง ไปเป็น สัญญาณอนาล็อกวิดีโอในระบบ NTSC หรือ PAL ได้
• แปลงสัญญาณเสียงดิจิตอลจาก HDMI ต้นทาง ไปเป็น สัญญาณเสียงอนาล็อกแบบ L/R Stereo output
• รองรับความละเอียดทั้งจาก HDTV ตั้งแต่ 480i ถึง 1080p และ ความละเอียด PC ตั้งแต่ VGA@60Hz ถึง WUXGA@60Hz
• ปรับขนาดภาพ output ได้ทั้ง Underscan / Overscan
• มีคุณสมบัติ motion adaptive 3D De-interlacing ด้วย pixel-bypixel motion adaptive interpolation ที่ช่วยให้ภาพคมชัด ดูมีมิติ
• มี 3D noise reduction ที่ช่วยลดสัญญาณรบกวน
• frame rate conversion ที่ช่วยให้ภาพลื่นไหล ไม่มีสะดุด
• Adaptive contrast enhacementหมายเหตุ ไม่รองรับการแปลงสัญญาณภาพ/เสียง ที่มีการเข้ารหัส HDCP Protection Encryption.

หมายเหตุ ไม่รองรับการแปลงสัญญาณภาพ/เสียง ที่มีการเข้ารหัส HDCP Protection Encryption.

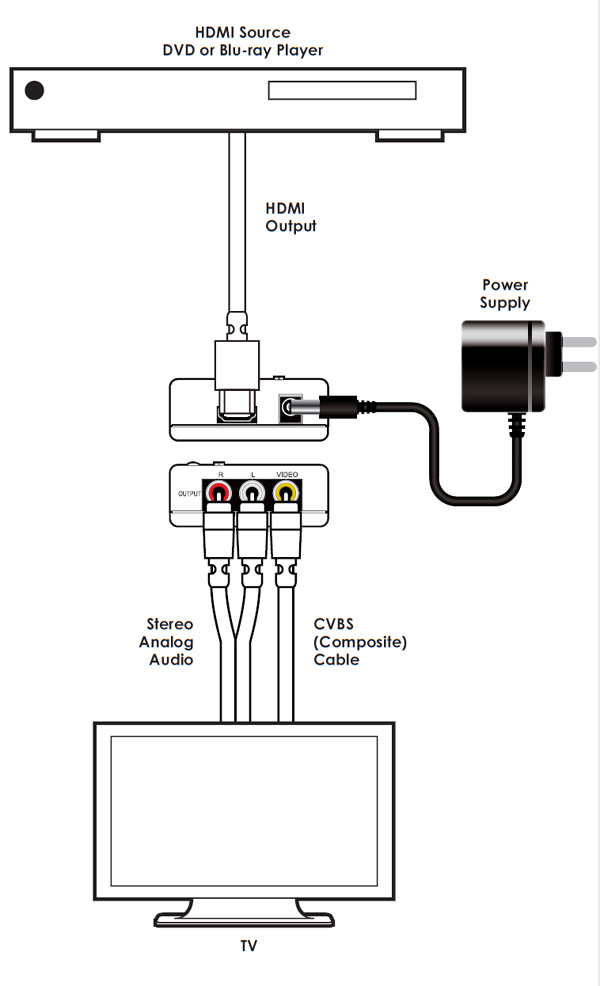

ผังการต่อ

ข้อมูลจำเพาะ

• Input Port : 1×HDMI
• Output Ports : 1×CVBS (Composite Video)
                            1×L/R Stereo RCA Jacks (Analog Audio)
• HDMI Input Audio : LPCM 2CH, 48 kHz
• Output Video : NTSC/PAL
• Output Audio : Stereo L/R
• ESD Protection : Human body model:±8 kV (air-gap discharge), ±6 kV (contact discharge)
• Power Supply : 5 V DC/1 A linear power adaptor (US/EU standards, CE/FCC/UL certified) or 5V/1.2A switching power adaptor (with universal plug, CE/FCC/UL certified)
• Dimensions : 114 mm (W)×65 mm (D)×26 mm (H)
• Weight : 120 g
• Chassis Material : Plastic
• Silkscreen Color : White
• Operating Temperature : 0 °C~40 °C/32 °F~104 °F
• Storage Temperature : −20 °C~60 °C/−4 °F~140 °F
• Power Consumption : 4.7 W
• Relative Humidity : 20~90 % RH (non-condensing)

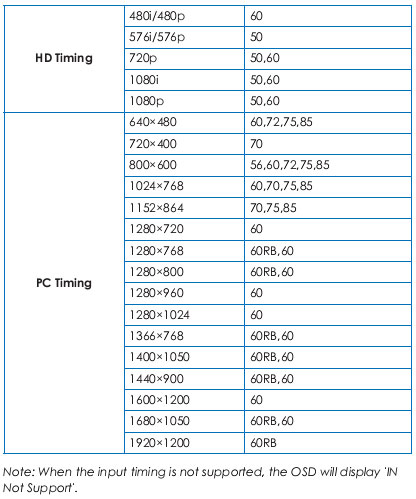

ความละเอียดสัญญาณขาเข้าที่รองรับ

อุปกรณ์ในกล่อง

• HDMI to Video Scan Converter
• 5 V/1 A DC Power Adaptor
• Operation Manual
