*การเข้าถึงผ่าน LAN/Web Browser สามารถดู IP Menu ได้จากเมนูหน้าเครื่อง

คือ เครื่องสลับสัญญาณ HDMI เพื่อแสดงภาพแบบ Matrix, Dual และ Video Wall (วิดีโอวอลล์) มีระบบประมวลผลที่มีประสิทธิภาพ และมีความเร็วในการสลับสัญญาณสูง (Seamless) เพื่อการใช้งานในรูปแบบต่างๆแบบ Matrix ช่วยให้สลับสัญญาณจาก 4 แหล่ง ไปยัง 4 จอภาพ แสดงภาพแตกต่างกันได้อิสระ และรวดเร็วแบบ Dual ช่วยให้สลับสัญญาณจาก 2 แหล่ง ไปยัง 1 จอภาพ แสดงภาพแบบจับคู่กัน (ใน 1 จอ แสรวมภาพกันจาก 2 แหล่งสัญญาณ)แบบ Video Wall ช่วยขยายสัญญาณจาก 1 แหล่ง ไปยัง 4 จอภาพ แสดงภาพแบบรวมกันขนาดใหญ่รองรับความละเอียดภาพได้ถึง WUXGA@60 (RB) หรือ 1080p และ รองรับระบบเสียงแบบ 7.1CH LPCM at 192 kHzสามารถควบคุมการทำงานได้จาก รีโมท IR, LAN, Telnet RS-232 หรือ ปุ่มกดด้านหน้า

คุณสมบัติ

• ใช้งานได้กับ HDMI, HDCP1.1 และ DVI compliant
• รองรับระบบ Deep color 8/10/12 bit จากแหล่งสัญญาณ
• มีความเร็วในการสลับสัญญาณสูง (Seamless switching)
• เลือกใช้งานได้ 3 รูปแบบ คือ  Matrix mode/ Dual mode/ TV Wall mode
     - Matrix mode:  ใช้สลับสัญญาณจาก 4 แหล่ง ไปยัง 4 จอภาพ แสดงภาพแตกต่างกันได้อิสระ และรวดเร็ว
     - Dual mode: ใช้แสดงภาพแบบ POP (Picture Of Picture) ใน 1 จอ จาก 2 แหล่งสัญญาณ  เพื่อแสดงภาพไปยังจอที่ตั้งค่าไว้ แบบ Dual A และ Dual B
     - TV Wall mode: ใช้ขยายสัญญาณจาก 1 แหล่ง ไปยัง 4 จอภาพ แสดงภาพแบบรวมกันขนาดใหญ่
• มีระบบ OSD, รีโมท IR, ระบบเครือข่าย, Telnet RS-232 หรือ ปุ่มกดด้านหน้า
• รองรับสัญญาณขาเข้าแบบ VGA~WUXGA and 480i~1080p
• รองรับสัญญาณขาออกแบบ 480p~1080p
• รองรับความละเอียดของแหล่งข้อมูลที่แตกต่างกัน และเลือกความละเอียดของการส่งออกจากเมนูแบบ OSD ได้
• รองรับระบบเสียงแบบ LPCM 2CH, 6CH, 8CH/AC3/DTS/Dolby Digital Plus/Dolby TruHD & DTS-HD

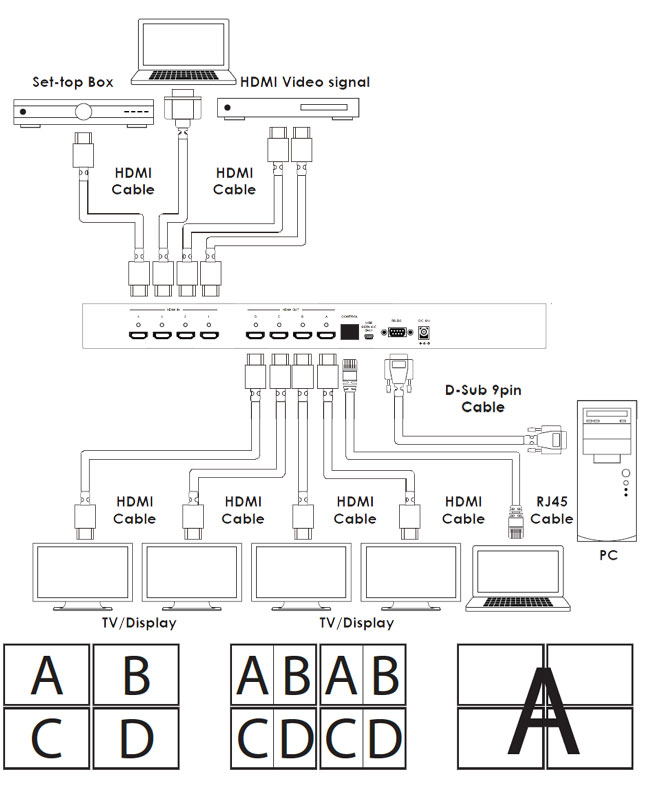

ผังการต่อ

อุปกรณ์ในกล่อง

• 1 x 4 by 4 Seamless Matrix Switcher
• 1 x Remote Control (CR-125)
• Software CD Driver (Optional)
• 1 x 12V/3A DC Power Adaptor
• Operation Manual
